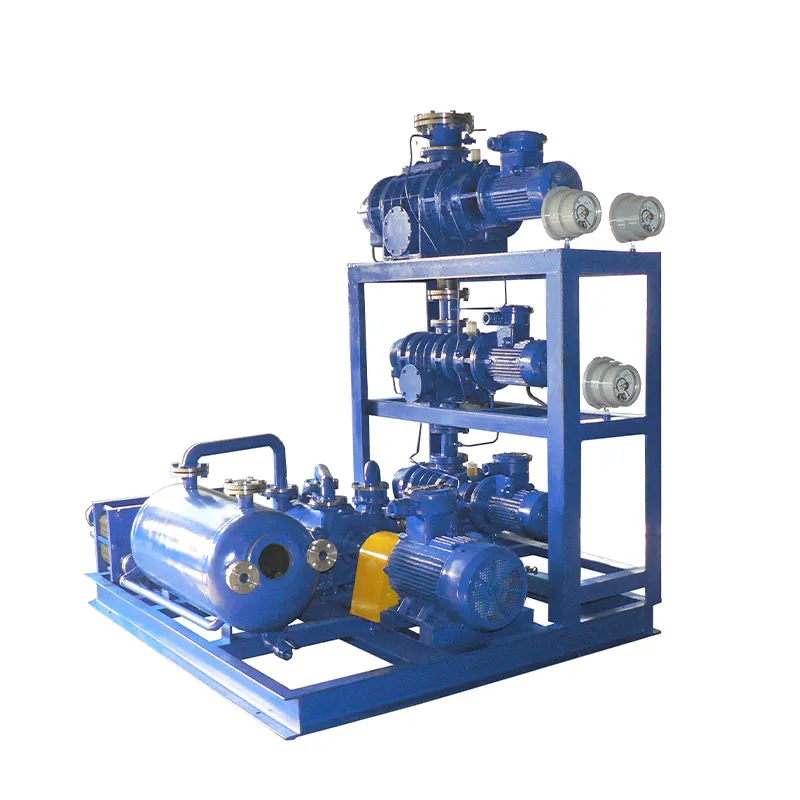

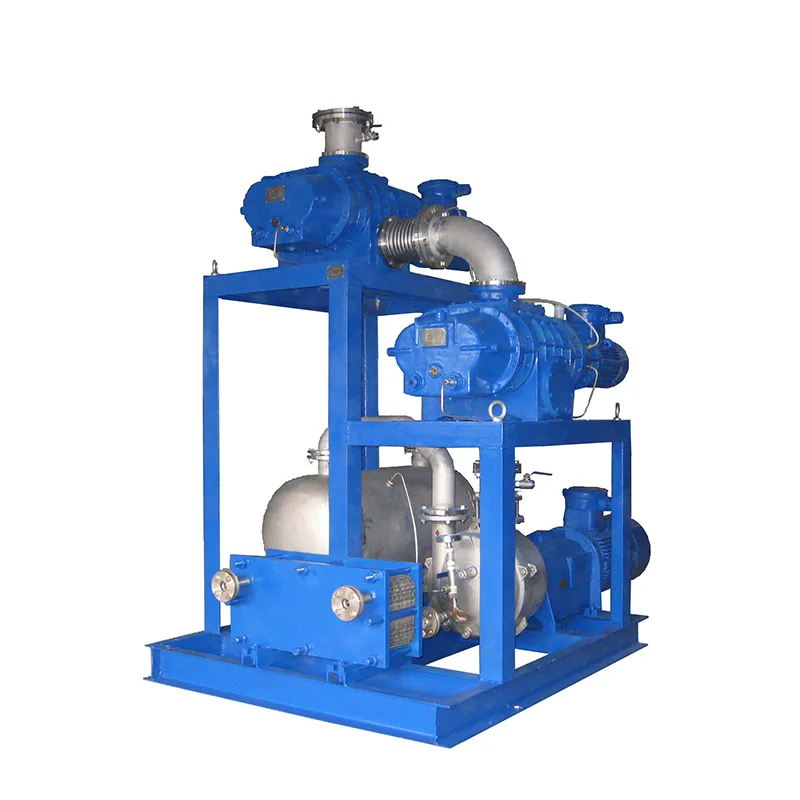

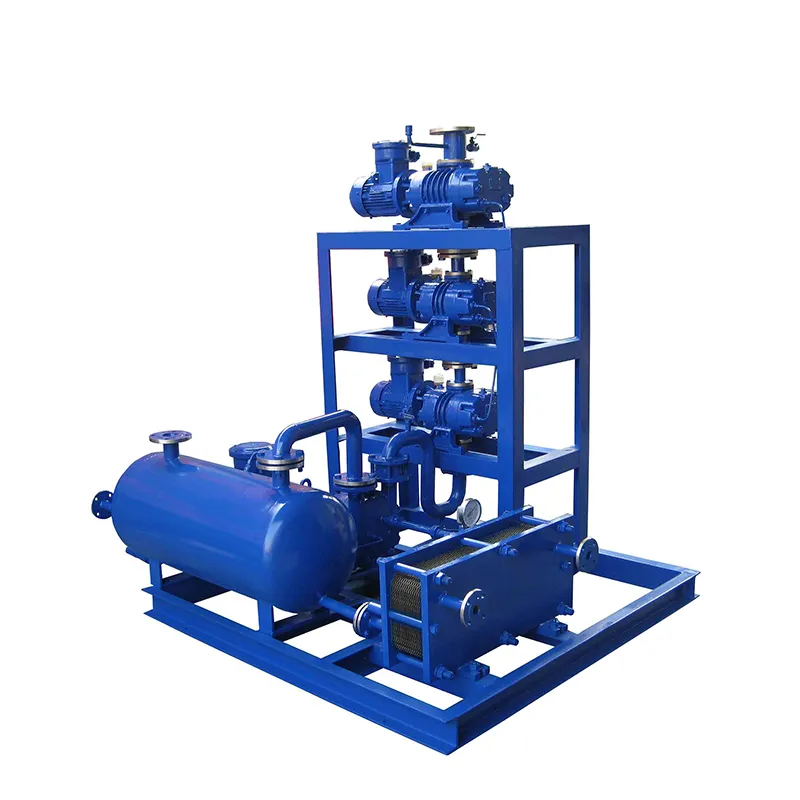

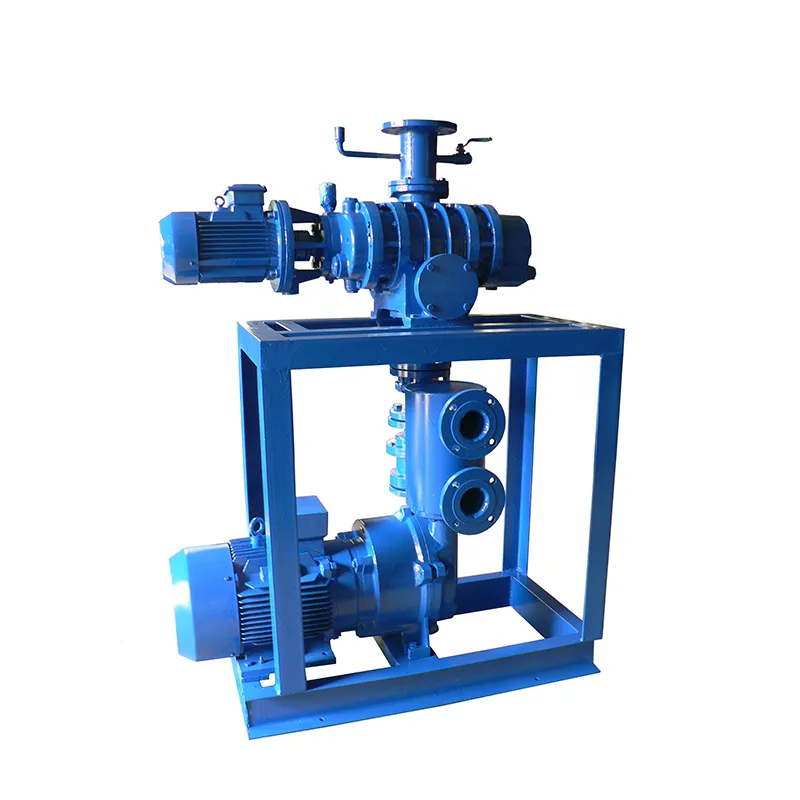

Серия вакуумных установок Рутс-жидкостное кольцо JZJ2B(S) представляет собой откачивающую установку, состоящую из насоса типа ZJ Рутс в качестве основного откачивающего насоса и жидкостно-кольцевого вакуумного насоса типа 2BV (2SK) или вакуумной установки Рутс-жидкостное кольцо в качестве форвакуумного насоса.
Серия вакуумных установок Рутс-жидкостное кольцо JZJ2B(S) представляет собой откачивающую установку, состоящую из насоса типа ZJ Рутс в качестве основного откачивающего насоса и жидкостно-кольцевого вакуумного насоса типа 2BV (2SK) или вакуумной установки Рутс-жидкостное кольцо в качестве форвакуумного насоса. Она может использоваться не только для откачки обычных газов, но и для откачки газов, содержащих влагу и небольшое количество пыли. По сравнению с обычными механическими вакуумными насосами она имеет преимущества в виде нечувствительности к загрязнению маслом, водяному пару и мелкой пыли; по сравнению с обычными жидкостно-кольцевыми вакуумными насосами имеет преимущества более высокого предельного вакуума и большей скорости откачки в условиях более высокого вакуума. Это идеальное вакуумное откачивающее оборудование для сушки, обезвоживания и вакуумной дегазации в легкой, текстильной, пищевой, химической, фармацевтической и других отраслях промышленности.
Серия вакуумных установок Рутс-жидкостное кольцо JZJ2B использует высокоэффективные и энергосберегающие жидкостно-кольцевые вакуумные насосы типа 2BV в качестве форвакуумного насоса, поэтому серия вакуумных установок Рутс-жидкостное кольцо JZJ2B по сравнению с серией вакуумных установок Рутс-жидкостное кольцо JZJ2S имеет преимущества высокой эффективности, компактной конструкции, отсутствия утечек (серия 2BV имеет стандартную конструкцию с механическим уплотнением, в отличие от сальникового уплотнения серии 2SK), коррозионной стойкости (серия 2BV использует рабочее колесо из алюминиевой бронзы) и высокой степени защиты.
Рабочей жидкостью форвакуумного насоса вакуумной установки Рутс-водяное кольцо обычно является вода, также могут использоваться органические растворители (такие как метанол, этанол, ксилол, ацетон и другие органические растворители) или другие жидкости, использование форвакуумного насоса в качестве замкнутой циркуляционной системы значительно сокращает загрязнение окружающей среды и в то же время значительно повышает степень извлечения органических растворителей. Ее предельный вакуум определяется давлением насыщенных паров рабочей жидкости.
Нормальный рабочий диапазон установки составляет от 2000 Па до 125 Па, а нормальный рабочий диапазон установки JZJ2B300-2.1 составляет от 5000 Па до 125 Па, очевидно, что нормальный рабочий диапазон установки JZJ2B300-2.1 шире, но и потребляемая мощность также больше. Если можно подтвердить, что рабочее давление откачиваемой системы <2000 Па, следует в первую очередь выбрать установку JZJ2B300-4.1 для экономии энергии. Если требуется, чтобы установка имела сильную предварительную откачку системы и установка должна работать при более высоком давлении в течение длительного времени, то более подходящей является установка JZJ2B300-2.1 с более мощным форвакуумным насосом.
| Модель установки | Модель насоса | Скорость откачки л/с | Максимальное давление всасывания Па | Предельное давление Па (абсолютное) | Суммарная мощность кВт | ||
| Основной насос | Форвакуумный насос | Установка с водяным кольцом | Установка с масляным кольцом | ||||
| JZJ2B30-1 | ZJ30 | 2BV5110 | 30 | 12000 | 267 | 80 | 4.75 |
| JZJ2B70-2 | ZJ70 | 2BV5110 | 70 | 6000 | 5.5 | ||
| JZJ2B70-1 | ZJ70 | 2BV5111 | 70 | 12000 | 7 | ||
| JZJ2B150-2A | ZJ150 | 2BV5111 | 150 | 6000 | 8.5 | ||
| JZJ2B150-2B | ZJ150 | 2BV5121 | 150 | 8000 | 10.5 | ||
| JZJ2B150-1 | ZJ150 | 2BV5131 | 150 | 10000 | 14 | ||
| JZJ2B300-2A | ZJ300 | 2BV5131 | 300 | 4000 | 15 | ||
| JZJ2B300-2B | ZJ300 | 2BV5161 | 300 | 5000 | 19 | ||
| JZJ2B30-2.1 | ZJ30 | ZJ15、2BV2061 | 30 | 8000 | 25 | 0.8 | 2.8 |
| JZJ2B70-2.1 | ZJ70 | ZJ30、2BV5110 | 70 | 6000 | 6.25 | ||
| JZJ2B150-2.1 | ZJ150 | ZJ70、2BV5111 | 150 | 6000 | 10 | ||
| JZJ2B150-4.1 | ZJ150 | ZJ30、2BV5110 | 150 | 3000 | 7.75 | ||
| JZJ2B300-2.1 | ZJ300 | ZJ150、2BV5131 | 300 | 5000 | 18 | ||
| JZJ2B300-2.2 | ZJ300 | ZJ150、2BV5121 | 300 | 4000 | 14.5 | ||
| JZJ2B300-4.1 | ZJ300 | ZJ70、2BV5111 | 300 | 2000 | 11 | ||
| JZJ2B600-4.1 | ZJ600 | ZJ150、2BV5131 | 600 | 1500 | 19.5 | ||
| JZJ2B600-2.2 | ZJ600 | ZJ300、2BV5161 | 600 | 2000 | 24.5 | ||
| JZJ2B1200-4.2 | ZJ1200 | ZJ300、2BV5161 | 1200 | 1000 | 30 | ||
| JZJ2B30-2.1.1 | ZJ30 | ZJ15、ZJ15、2BV2061 | 30 | 8000 | 0.5 | 0.05 | 3.35 |
| JZJ2B70-2.2.1 | ZJ70 | ZJ30、ZJ15、2BV2061 | 70 | 4000 | 4.3 | ||
| JZJ2B70-2.1.1 | ZJ70 | ZJ30、ZJ30、2BV5110 | 70 | 6000 | 7 | ||
| JZJ2B150-2.2.1 | ZJ150 | ZJ70、ZJ30、2BV5110 | 150 | 3000 | 9.25 | ||
| JZJ2B300-2.2.1 | ZJ300 | ZJ150、ZJ70、2BV5111 | 300 | 3000 | 14 | ||
| JZJ2B300-4.2.1 | ZJ300 | ZJ70、ZJ30、2BV5110 | 300 | 1200 | 10.25 | ||
| JZJ2B600-2.2.1 | ZJ600 | ZJ300、ZJ150、2BV5131 | 600 | 2500 | 23.5 | ||
| JZJ2B600-4.2.1 | ZJ600 | ZJ150、ZJ70、2BV5111 | 600 | 1200 | 15.5 | ||
| JZJ2B1200-4.2.1 | ZJ1200 | ZJ300、ZJ150、2BV5131 | 1200 | 1000 | 29 | ||
| Модель установки | Модель насоса | Скорость откачки л/с | Максимальное давление всасывания Па | Предельное давление Па (абсолютное) | Суммарная мощность кВт | ||
| Установка с водяным кольцом | Установка с масляным кольцом | ||||||
| Основной насос | Форвакуумный насос | ||||||
| JZJ2S30-1 | ZJ30 | 2SK-1.5 | 30 | 12000 | 267 | 80 | 4.75 |
| JZJ2S70-2 | ZJ70 | 2SK-1.5 | 70 | 6000 | 5.5 | ||
| JZJ2S70-1 | ZJ70 | 2SK-3 | 70 | 10000 | 9 | ||
| JZJ2S150-2 | ZJ150 | 2SK-3 | 150 | 6000 | 10.5 | ||
| JZJ2S150-1 | ZJ150 | 2SK-6 | 150 | 10000 | 18 | ||
| JZJ2S300-2 | ZJ300 | 2SK-6 | 300 | 4000 | 19 | ||
| JZJ2S300-1 | ZJ300 | 2SK-12 | 300 | 8000 | 26 | ||
| JZJ2S600-2A | ZJ600 | 2SK-12 | 600 | 4000 | 27.5 | ||
| JZJ2S600-2B | ZJ600 | 2SK-20 | 600 | 7000 | 42.5 | ||
| JZJ2S70-2.1 | ZJ70 | ZJ30、2SK-1.5 | 70 | 6000 | 25 | 0.8 | 6.25 |
| JZJ2S150-2.1 | ZJ150 | ZJ70、2SK-3 | 150 | 6000 | 12 | ||
| JZJ2S300-2.1 | ZJ300 | ZJ150、2SK-6 | 300 | 5000 | 22 | ||
| JZJ2S600-2.1 | ZJ600 | ZJ300、2SK-12 | 600 | 4000 | 31.5 | ||
| JZJ2S150-4.1 | ZJ150 | ZJ30、2SK-1.5 | 150 | 3000 | 7.75 | ||
| JZJ2S300-4.1 | ZJ300 | ZJ70、2SK-3 | 300 | 2000 | 13 | ||
| JZJ2S600-4.1 | ZJ600 | ZJ150、2SK-6 | 600 | 1500 | 23.5 | ||
| JZJ2S1200-4.1 | ZJ1200 | ZJ300、2SK-12 | 1200 | 1000 | 37 | ||
| JZJ2S300-4.2.1 | ZJ300 | ZJ70、ZJ30、2SK-1.5 | 300 | 1200 | 0.5 | 0.05 | 10.25 |
| JZJ2S600-4.2.1 | ZJ600 | ZJ150、ZJ70、2SK-3 | 600 | 1200 | 17.5 | ||
| JZJ2S1200-4.2.1 | ZJ1200 | ZJ300、ZJ150、2SK-6 | 1200 | 1000 | 33 | ||
| JZJ2S2500-4.2.1 | ZJ2500 | ZJ600、ZJ300、2SK-12 | 2500 | 1000 | 53.5 | ||
